ADT7460參數介紹：

傳感器類型:  內部和外部
供應商器件封裝:   16-QSOP
功能:    風扇控制，溫度監控器
安裝類型:    表面貼裝
封裝/外殼:    16-SSOP（0.154"，3.90mm 寬）
工作溫度:    -40°C ~ 120°C
感應溫度:    -40°C ~ 120°C，外部傳感器
拓撲:    ADC，比較器，多路復用器，寄存器庫
電壓: - 電源    3 V ~ 5.5 V
精度:    ±3°C（最大）
系列:    dBCool®
輸出報警:    無
輸出類型:    SMBus

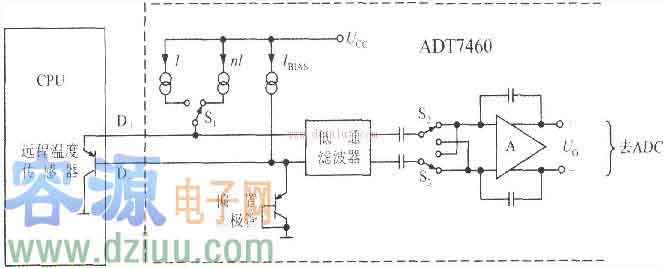

　　ADT7460配兩只由晶體管構成的遠程溫度傳感器，利用晶體管發射結電壓（UBE）與溫度成正比的特性來測量遠程溫度。測量遠程溫度的電路如圖所示。圖中所示的CPU本身就帶測溫晶體管，它等效于一只2N3906型PNP晶體管。若使用分立式晶體管，集電極就不能接地，而應與基極短接，作為二極管使用。使用NPN管時，將基極接D+端，發射極接D-端。選用PNP管時發射極接D+端，基極接D-端。下圖分別示出了2N3904型NPN管、2N3906型PNP管的接線方式。
