    4、集成電路的畫法
    集成電路內部電路-般都很復雜，包含若干個單元電路和許多元件，但在電路圖中通常只將集成電路作為一個元器件來看待，因此，幾乎所有電路圖中都不畫出集成電路的內部電路，而是以一個矩形或三角形的框圖表示之。

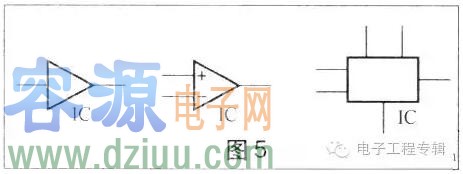

    集成放大器、電壓比較器等習慣上用三角形框圖表示，其他集成電路習慣上用矩形框圖表示，如圖5所示。其左側為輸入端,右側為輸出端。

    信號轉換為電信號。
    (2)由晶體管VT等構成的音頻放大電路，其功能是對BM輸出的音頻信號進行放大。
    (3)由集成電路IC等構成的高頻振蕩與調制電路，其功能是產生高頻載頻信號并完成調頻調制。
      5、分析電路工作過程
    通常電路圖中不畫出集成運放以及數字集成電路的電源引線，因?yàn)檫@不影響分析電路功能，但分析電源電路和實際制作時不能忘記其電源引線。例如圖1中的集成電路IC，實際制作
    四、看電路圖的方法與步驟
    掌握了以上的基礎知識，就可以對電路圖進行完整的分析了。下面我們以圖1所示無線話筒電路圖為例，介紹看電路圖的基本方法與步驟。
    1、判斷信號處理流程方向
    根據電路圖的整體功能，找出整個電路圓的總輸入端和總輸出端，即可判斷出電路圖的信號處理流程方向。無線話筒的功能是將話音信號調制到高頻信號上發射出去，圖1電路圖中，話筒BM為總輸入端，天線W為總輸出端。從總輸入端到總輸出端即為信號處理流程方向，圖1為從左到右的方向依次排列。
    2、劃分單元電路
    一般來講，晶體管、集成電路等是各單元電路的核心元器件。因此，我們可以以晶體管或集成電路等主要元器件為標志，按照信號處理流程方向?qū)㈦娐穲D分解為若干個單元電路，并據此畫出電路原理方框圖。方框圖有助于我們掌握和分析電路圖。
    圖1電路可分解為3個單元電路：
    (1)由駐極體話筒BM等構成的話音信號接收電路，其功能是將話音
    通過以上兩步分析，我們對無線話筒電路已有基本的了解，即可對照?qǐng)D1電路圖和圖6方框圖，對無線話筒電路原理作系統的分析。
    電路工作過程如下：話音信號被駐極體話筒BM接收轉換為電信號后，通過耦合電容C1輸入到晶體管VT基極。R1為BM的負載電阻。晶體管VT等構成電壓放大器，將C1耦合過來的音頻信號放大后，經C2耦合輸出。R2為基極電阻，R3為集電極電阻。集成電路IC等構成高頻振蕩器，振蕩頻率由L、C4串聯諧振回路決定，C4是微調電容，用于調節振蕩頻率。C3為反饋電容。C2耦合過來的音頻信號對高頻振蕩信號進行頻率調制，調頻信號經C5耦合至天線W發射出去。
    3、分析直流供電電路
    電路圖中通常將電源安排在右側，直流供電電路按照從右到左的方向排列。圖1中，整機電路的直流工作電源是6V電池，R4、C6和穩壓二極管VD構成穩壓電路，以提高電路工作的穩定性。S為電源開關。
    至此，無線話筒電路圖基本分析完畢。讀者可以靈活運用以上所述看圖知識和方法，通過實踐不斷提高自已的看圖本領。
