串聯穩壓電源電路和典型應用電路圖(圖文)
增加電壓放大部分的級數
由于當放大電路的放大倍數越高時，電源的穩定度就越高。一般單管放大電路的放大倍數有限，可以采用增加放大電路級數的方法來提高放大倍數，這樣也可以大大提高電源的穩定度。不過增加放大電路的級數后，電路更容易產生自激振蕩，在設計放大電路時需要采取手段避免電路產生自激。由于增加電壓放大級數不可避免的增加了電路的復雜程度，一般分離元件制作的穩壓電源中較少使用此方法。
采用輔助的穩定電源

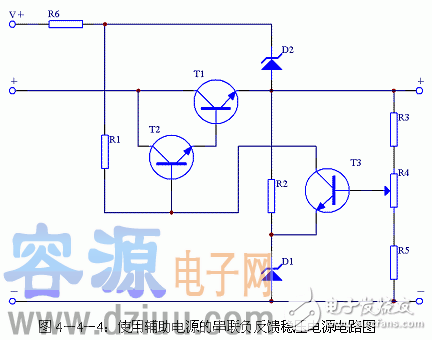

在基本形式的串聯負反饋穩壓電路中，放大管T3的集電極電路R1直接連接到經整流濾波后的電壓上。由于這個電壓不是穩定的電壓，當其發生變化時，其變化量會加到調整管的基極，進而影響輸出電壓穩定度。可以通過將R1接入到一個穩定電壓的方法來避免這種影響。圖4－4－2中，D2、R6組成輔助穩壓電源，負責向R1提供穩定的電壓。這種形式的穩壓電路通常用在大輸出電流的穩壓電源中，可以顯著提高電源的穩定度。

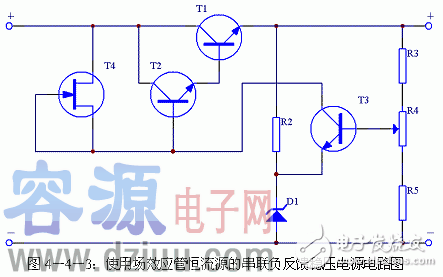

增加補償電路
由于串聯負反饋穩壓電路是通過輸出電壓的變化量來控制穩定度，那么可以直接使用輸入電壓的波動或者負載電流的波動來進行補償控制，理想狀態下可以達到補償效果正好等于輸出電壓的變化量。但由于補償量的計算比較復雜，實際電路中受各種因素影響，補償效果也難以達到要求。一般較少采用此方法，多為針對特定電路采取的臨時措施。
