　　其實還可以用反饋的原理來說明簡易串聯穩壓電源的工作原理。由于電路是一個射極輸出器，屬于電壓串聯負反饋電路，電路的輸出電壓為UO＝（UT1）E≈（UT1）B，由于（UT1）B保持穩定，所以輸出電壓UO也保持穩定。

　　簡易串聯穩壓電源由于使用固定的基準電壓源D1，所以當需要改變輸出電壓時只有更換穩壓管D1，這樣調整輸出電壓非常不方便。另外由于直接通過輸出電壓UO的變化來調節T1的管壓降（UT1）CE，這樣控制作用較小，穩壓效果還不夠理想。因此這種穩壓電源僅僅適合一些比較簡單的應用場合。

　　2、電路實例

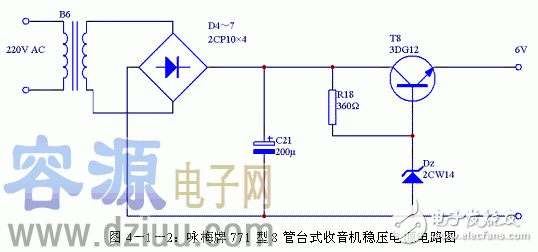

　　圖4－1－1是簡易串聯穩壓電源的一個實際應用電路，這個電路用在無錫市無線電五廠生產的“詠梅”牌771型8管臺式收音機上。其中T8、DZ、R18構成簡易穩壓電路，B6、D4～D7、C21組成整流濾波電路。由于T8發射結有0.7V壓降，為保證輸出電壓達到6V，應選用穩壓值為6.7V左右的穩壓管。

　　詳細解析串聯穩壓電源電路和典型電路圖

　　二、串聯負反饋穩壓電源由于簡易串聯穩壓電源輸出電壓受穩壓管穩壓值得限制無法調節，當需要改變輸出電壓時必須更換穩壓管，造成電路的靈活性較差；同時由輸出電壓直接控制調整管的工作，造成電路的穩壓效果也不夠理想。所以必須對簡易穩壓電源進行改進，增加一級放大電路，專門負責將輸出電壓的變化量放大后控制調整管的工作。由于整個控制過程是一個負反饋過程，所以這樣的穩壓電源叫串聯負反饋穩壓電源。

　　1、原理分析

　　圖4－2－1是串聯負反饋穩壓電路電路圖，其中T1是調整管，D1和R2組成基準電壓，T2為比較放大器，R3～R5組成取樣電路，R6是負載。其電路組成框圖見圖4－2－2。

　　假設由于某種原因引起輸出電壓UO降低時，通過R3～R5的取樣電路，引起T2基極電壓（UT2）O成比例下降，由于T2發射極電壓（UT2）E受穩壓管D1的穩壓值控制保持不變，所以T2發射結電壓（UT2）BE將減小，于是T2基極電流（IT2）B減小，T2發射極電流（IT2）E跟隨減小，T2管壓降（UT2）CE增加，導致其發射極電壓（UT2）C上升，即調整管T1基極電壓（UT1）B將上升，T1管壓降（UT1）CE減小，使輸入電壓UI更多的加到負載上，這樣輸出電壓UO就上升。這個調整過程可以使用下面的變化關系圖表示：

　　UO↓→（UT2）O↓→UD1恒定→（UT2）BE↓→（IT2）B↓→（IT2）E↓→（UT2）CE↑容－源－電－子－網－為你提供技術支持
