經典運算放大器電路分析
由運算放大器組成的電路是多種多樣的，令人眼花繚亂，是模擬電路學習的重點。當你分析它的工作原理時，如果你沒有掌握核心
由cd式代入b式得(V2 + (0.4~2)-Vy)/R2 = (Vy-Vout)/R4 ……e
如果R3=R2，R4=R5，則由e-a得Vout = -(0.4~2)R4/R2 ……f
圖九中R4/R2=22k/10k=2.2，則f式Vout = -(0.88~4.4)V，
即是說，將4~20mA電流轉換成了-0.88 ~ -4.4V電壓，此電壓可以送ADC去處理。
注：若將圖九電流反接既得 Vout = +(0.88~4.4)V，
10）電壓電流轉換檢測：
圖10

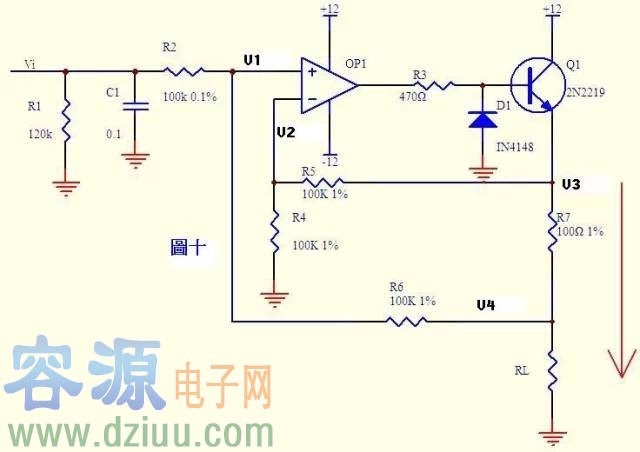

電流可以轉換成電壓，電壓也可以轉換成電流。圖十就是這樣一個電路。上圖的負反饋沒有通過電阻直接反饋，而是串聯了三極管Q1的發射結，大家可不要以為是一個比較器就是了。只要是放大電路，虛短虛斷的規律仍然是符合的！
由虛斷知，運放輸入端沒有電流流過，
則 (Vi – V1)/R2 = (V1 – V4)/R6 ……a
同理 (V3 – V2)/R5 = V2/R4 ……b
由虛短知 V1 = V2 ……c
如果R2=R6，R4=R5，則由abc式得V3-V4=Vi
上式說明R7兩端的電壓和輸入電壓Vi相等，則通過R7的電流I=Vi/R7，如果負載RL<<100KΩ，則通過Rl和通過R7的電流基本相同。
11）傳感器檢測：
圖11

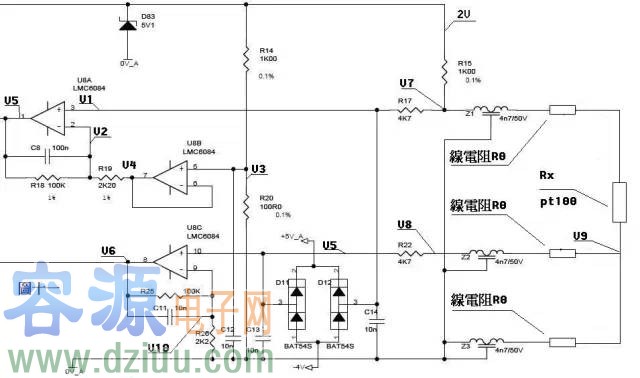

來一個復雜的，呵呵！圖十一是一個三線制PT100前置放大電路。PT100傳感器引出三根材質、線徑、長度完全相同的線，接法如圖所示。有2V的電壓加 在由R14、R20、R15、Z1、PT100及其線電阻組成的橋電路上。Z1、Z2、Z3、D11、D12、D83及各電容在電路中起濾波和保護作用， 靜態分析時可不予理會，Z1、Z2、Z3可視為短路，D11、D12、D83及各電容可視為開路。由電阻分壓知， V3=2*R20/(R14+20)=200/1100=2/11 ……a
由虛短知，U8B第6、7腳 電壓和第5腳電壓相等 V4=V3 ……b容－源－電－子－網－為你提供技術支持
