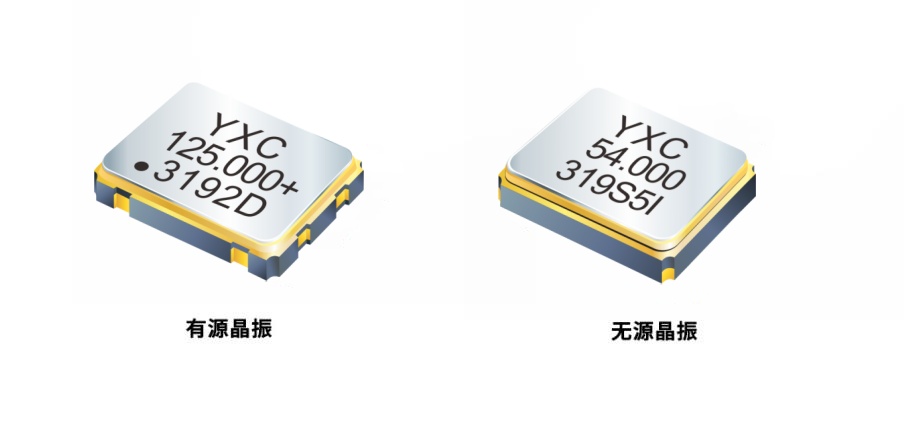

怎么區分有源晶振和無源晶振
石英晶振按屬性可劃分為石英晶體振蕩器也可稱為有源晶振和石英晶體諧振器既無源晶振。那這兩者有和區別呢，小揚帶大家簡單了解一下。
一、無源產品結構簡單，有源產品相對復雜
無源晶振結構相對簡單，主要由按照一定形狀切割后的石英晶片和兩個電極板組成，其自身無法振蕩，需要電容電阻等元器件起振。無源晶振通常只有兩個腳是功能腳，其余引腳并無功能性。
有源晶振通常是由一個石英晶體諧振器+震蕩電路+放大電路+門電路的集合體。有源晶振自身是一個完整的振蕩器，有4只引腳分別為VCC(電壓)、GND(地)、OUT(時鐘信號輸出)、NC(懸空腳)。

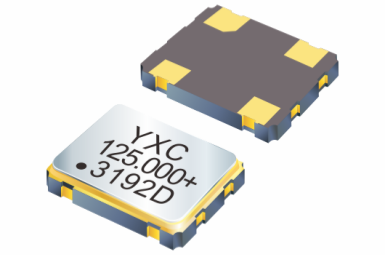

有源晶振：YSO110TR系列
二、無源晶振具備成本和功耗優勢，有源晶振具備穩定性優勢
1. 無源晶振必須由外圍阻容元件及反相器一起構成時鐘振蕩源，若負載電容選擇不當，晶振穩定性將變差甚至導致停振
2. 無源晶振外接電容并未屏蔽，較易受到環境干擾。
這兩個因素綜合導致無源晶振精密度和穩定性弱于有源晶振。但無源晶振低成本、低功耗、信號電平可變，應用場景也比較豐富。

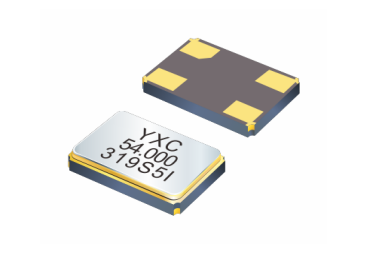

無源晶振：YSX321SL系列
有源晶振內部則使用專業振蕩IC，采用水晶片上的電極噴銀或者刻蝕等方式對晶體頻率進行微調，封裝后無需額外連接電容，避免了因負載不匹配造成的頻率漂移。有源晶振(如溫補晶振、溫控晶振)可針對晶體的頻率溫度特性做相應的補償，成為彌補石英晶體溫漂的重要手段。
有源晶振因其優異的特性，廣泛應用于衛星通信、航空航天、精密計測儀器等高科技行業。例如，手機導航模塊一般采用有源晶振，因為GPS模塊每時每刻與衛星交互產能大量熱量，而溫補晶振可確保高溫環境下輸出頻率的穩定性。
