TDA1521有源音箱的制作    <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

有源音箱是功放和無源音箱的有機結合體，在多媒體上得到廣泛應用。有源音箱省去功放外殼，節省空間，減少外接線路，省去與VCD等音源所重復的功能和電路(如卡拉OK電路等)，特別是功放和音箱達到較好的匹配，具有較高的性?xún)r(jià)比。筆者參照有關資料，制作過多款有源音箱，現簡要介紹其中一款有源音箱，供讀者參考。    <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

    有源音箱不是功放與無源音箱的簡單組合，設計時需考慮以下三個問題:    <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

(1)音箱的選用。落地式音箱體積大，便于內部放置功放部件，并且頻率響應好，適宜選用。   <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

(2)功放電路的選用。考慮到散熱問題，選用甲乙類功放。用分立元件制作的功放，因安裝揚聲器保護電路，而其中的繼電器因受揚聲器的發聲振動會導致誤動作，影響性能，在大功率下不宜采用。性能優異的集成功放電路，如LM1875、TDA1514A及TDA1521等，具有完善的過壓、過熱及
短路保護功能，滿足有源音箱功放要求。    <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

(3)一只音箱“主音箱”，將輸入輸出接插件面板、散熱器安裝在后箱板上。將變壓器、功放電路放置其箱內。將一路輸出直接接至主音箱箱內揚聲器(分頻器)，另一路功率輸出經面板接線柱接至另一音箱。     <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

溫馨提示：將鼠標指針?lè)旁趫D片上，滾動鼠標可以動態改變圖片大小，方便分析電路圖。
1 功放制作    <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

    十年前功率集成電路主要用于中低檔的組合音響中，隨著集成電路技術的成熟，許多性能優異穩定可靠的大功率集成電路廣泛應用于音頻功率放大器中，取得了較好的效果。筆者曾分別制作過TDA1514A, LM1875和TDA1521等集成電路功放，其音質正如許多文章介紹的那樣，均能達到發燒境界并各具特色。   <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

    <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

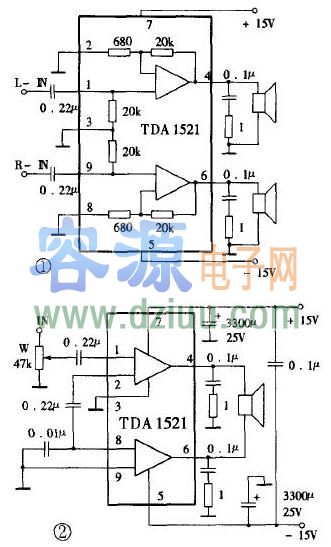

現介紹TDA1521集成電路功放，因該電路是飛利浦公司生產的高保真(Hi-Fi)雙聲道單片2x15W功率集成電路，特點是外圍電路極其簡單(部分外圍電路元件已設計制作在集成塊內)，是一塊“傻瓜”集成電路(見圖1)。   <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

筆者將其雙聲道組成BTL電路，輸出功率可達40W，可AV功放的主聲道功放電路(見圖2)。如雙聲道分別使用，則輸出功率2×15W，可聲道和環繞聲道功放電路。該集成電路很適合無線電愛好者業余制作。   <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

溫馨提示：將鼠標指針?lè)旁趫D片上，滾動鼠標可以動態改變圖片大小，方便分析電路圖。


    有些讀者認為T(mén)DA1521作功放功率偏小，許多文章介紹主聲道功率要達2×50W，聲道功率也要求30W。筆者認為，家庭聽音室在14-20m2，左右，房間容積在40-60m2左右，平時欣賞音樂功率在總功率的1/10(也說功率有10倍的余量)，那么主聲道就有2×4W輸出，已經大得足夠了。功率只要具有余量，不宜一味追求大，不然會成本，造成不必要的浪費。    <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

    筆者主要考慮該功放與VCD等優質音源搭配，而VCD音源輸出電壓較高，可省去前級放大部分。該功放不設音調控制電路，讓優質音源直通功放，不加人為修飾，這也是高保真的要求。電路中小電容器選用CBB型號.1Ω電阻器選NEC五色環電阻，雙連電位器選用ALPS型。變壓器150W, EI型鐵心。散熱器選用單面齒成品，型號DL176，散熱面積1300cm2。    <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

    接插件面板上元件布置見圖3。散熱器與兩塊集成電路接觸處的表面發黑層要刮凈，并涂上導熱硅脂，以減少熱阻。

    功放部分功放電路板、散熱器、變壓器、接插件面板及連線等。功放部分制作好后，無需調試通電試聽，試聽正常后與音箱組裝。    <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

2 箱體制作及組裝    <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

    箱體采用15mm厚中密度板，選用倒相式結構，其制作方法同無源音箱(尺寸見圖4)，這里不再重復。所不同的是，其中一只音箱主音箱要作如下:(1)后箱板上要開二個孔，用于安裝面板和散熱器，開孔尺寸比面板和散熱器每邊各縮小1cm,便于固定螺絲。(2)箱內放置4根支撐木方，用于放置變壓器。變壓器放置在與揚聲器保持距離并且靠近倒相孔的部位。
     <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

溫馨提示：將鼠標指針?lè)旁趫D片上，滾動鼠標可以動態改變圖片大小，方便分析電路圖。
    組裝時先固定變壓器，然后將面板和散熱器從后箱板外側與后箱板固定，并且在接觸處均墊上一層2mm厚的軟橡膠墊，保證密封。散熱器的散熱齒向外，便于散熱。    <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

    最后固定揚聲器和分頻器。分頻器為自制二分頻6dB LC分頻器，揚聲器選用南鯨牌，每箱一只YDQG20-8G 8Ω 80W和三只YD165-8XP 8Ω 50W揚聲器，其中一只YD165型直接接功率輸人端，另二只分別接LC分頻器輸出端。    <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

    組裝完畢后，開機試聽，一曲俞麗拿演奏的小提琴協奏曲《梁祝》如泣如訴，意猶未盡;一首席琳·迪翁演唱的《我心永恒》澎湃激蕩，余音繞梁。這套裝置花費不多，可與市售上千元的功放、音箱相抗衡，非常適合組建家庭影院。   <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》
