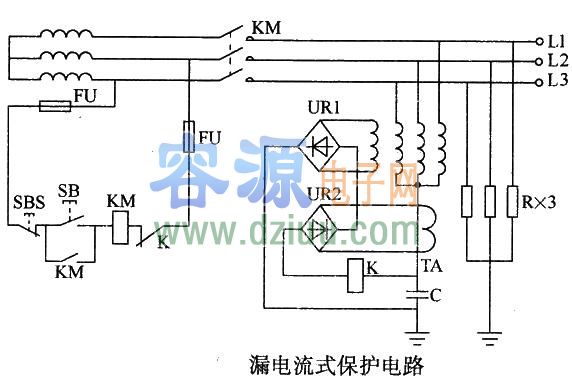

漏電流式保護電路
漏電流式保護電路 <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》
該電路是一種是傳統的電磁式脫扣器，它直接接收零序電流互感器的信號，靈敏度很高，
用極化電磁鐵，在漏電流達到30mA時
動作：無漏電流時，漏電脫扣器的永久磁鐵將銜鐵吸合,處于正常工作
。 <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》
當被保護電路對地有漏電流時，零序電流互感器二次繞組輸入到脫扣器線圈的電流便產生磁通，在半個周期內抵消了永久磁鐵的磁通,銜鐵借彈簧的拉力釋放，脫扣器動作，并使繼電器的觸點在0．1s內接通或斷開。調節彈簧使銜鐵和磁軛有
的間隙，調節動作電流。 <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》
溫馨提示：將鼠標指針放在圖片上，滾動鼠標可以動態改變圖片大小，方便分析電路圖。
