比較器輸出驅動內部開關以選擇控制電容充電速率的參考電壓。然后，振蕩電壓產生頻率波形，該頻率波形被選通以產生指示是否存在接近的手指（或電容性物體）的頻率。當大電容（手指）靠近焊盤時會發生頻率降低，這會使數字閾值檢測器跳閘并喚醒內核（見圖5）。

如何設計和實現可延長電池壽命的低能量觸摸系統

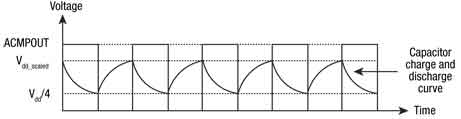

圖5：張弛振蕩器通過設置電容波形的電壓閾值來形成。

設置數字

不透明傳感器的PCB布局取決于平行銅距和緊密間距。電容只是一個因素;實際上有五個因素會影響振蕩。除了PCB電容（C）之外，還有串聯電阻，上限閾值電壓設置和下限閾值電壓設置。電源電壓也會影響頻率。

電容在VTL和VTH之間充電的周期（T）由下式給出：

T = RC x ln（（Vdd - VTL）/（Vdd - VTH ））

VTH和VTL之間的放電時間與充電時間相同，因此振蕩頻率由下式給出：

F = 1/（2 x T）（2.3）

這讓設計人員可以決定在特定時間范圍內會發生多少次振蕩。將LESENSE閾值調整到正確的數字將喚醒微控制器。

另一個需要考慮的因素是大型PCB傳感器對手等較大物體更敏感。您可以通過移除接地層來提高靈敏度，但您會對EMI和噪聲更敏感。中間路線的方法是在傳感器和周圍的地平面之間留出空間，因此場線指向用戶。

將其用于測試

幸運的是，有一個開發板來自Energy Micro的實施電容式觸摸傳感器和一些額外的低能量感應電路。

Tiny Gecko入門套件是USB可編程ARM Cortex-M3（EFM32TG840F32）演示和開發套件。它包含一個能量監視器，用于測量和驗證USB或電池模式下的低功耗操作。

除了直接驅動的8x20段LCD，按鈕和用戶LED外，Tiny Gecko入門套件還包含觸摸功能電容滑塊和軟件實現了極低功耗的觸摸界面。其他傳感器是電阻式，光級，金屬感應傳感器，也可以在微控制器處于睡眠狀態時運行。

從哪里開始

現有多種OEM解決方案可滿足許多觸摸系統要求。各種標準尺寸的模擬電阻式觸摸屏和電容式觸摸屏可直接用于多種設計。甚至觸摸屏控制器也可從OEM供應商處獲得，并且可以很好地滿足許多應用。例如，3M™MicroTouch™系列控制器可為不同尺寸的電容式觸摸屏提供各種支持的觸摸設備。其基于ASIC的控制器通常消耗500μA的休眠電流，但在工作期間通常需要75至85 mA的電流。對于POS系統，游戲機，工業系統和信息亭等功耗不敏感的應用，這是一種理想的解決方案。小型低功耗手持系統通常不能使用固定解決方案。尺寸限制，成本限制和功率限制將無法滿足手持設備用戶的需求。
