采用UC3842a的反激式開關電源設計
采用uc3842的反激式開關電源設計 <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正�！�
摘要： 采用安森美公司的電流控制型脈寬調制芯片UC3842 為一款1 kW 鉛酸蓄電池充電器控制電路設計了輸出功率為25 W 的輔助電源。 <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正�！�
根據文獻[ 5] 設計了UC3842 的外圍電路， 分析了輸出反饋控制回路用元器件參數的計算方法， 并結合給定功率場效應管最大耐壓值設計了反激式高頻變壓器， 最后將
設計參數制作的樣機安裝到充電器控制板上， 充電器在滿載
下工作穩定。實驗結果表明： 樣機工作穩定可靠， 具有
的靜態特性和動態特性。 <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》
高頻開關穩壓電源
具有效率高、體積小、重量輕等突出優點而得到了廣泛應用。傳統的開關電源控制電路普遍為電壓型拓撲， 只有輸出電壓(m.jssjbk.com)單閉控制環路， 系統響應慢， 線性
率精度偏低。 <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正�！�
隨著PWM 技術的飛速發展產生的電流型模式拓撲很快被大家認同和廣泛應用。電流型控制系統是電壓電流雙閉環系統， 一個是檢測輸出電壓的電壓外環， 一個是檢測開關管電流且具有逐周期限流功能的電流內環， 具有更好的電壓率和負載率， 穩定性和動態特性也得到明顯改善。 <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正�！�
UC3842是一款單電源供電， 帶電流正向補償， 單路調制輸出的高性能固定頻率電流型控制集成芯片。本設計采用UC3842 制作一款1 kW 鉛酸電池充電器控制板用的輔助電源樣機， 并對其進行工作環境下的測試。 <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》
1 UC3842 的工作原理

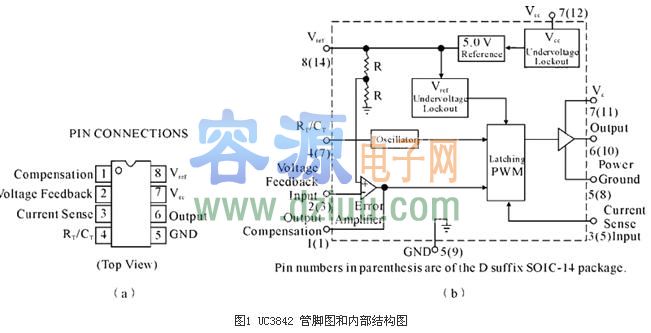

UC3842 內部組成框圖如圖1
。 <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正�！�
<<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正�！�
其中： 1 腳是內部誤差放大器的輸出端， 通常此腳與2 腳
接有反饋網絡， 以確定誤差放大器的增益和頻響。 <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正�！�
2 腳是反饋電壓輸入端， 將取樣電壓加到誤差放大器的反相輸入端， 再與同相輸入端的基準電壓（
為2.5 V） 進行比較， 產生誤差電壓。 容－源－電－子－網－為你提供技術支持
