圖1 TLC1549管腳圖

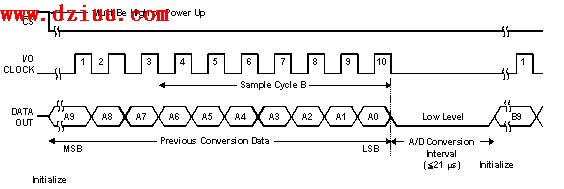

　　1549的管腳圖和時序圖分別如圖1和圖2

，假定DATA OUT接P1.0，

接P1.1，CLOCK接P1.2。
1549的具體特性請查閱有關資料。

溫馨提示：將鼠標指針放在圖片上，滾動鼠標可以動態改變圖片大小，方便分析電路圖。

例2 C語言程序與匯編語言程序的調用，其子程序如下：#page#
PUBLIC AD　　；入口地址
SEG_AD SEGMENT CODE　；程序段　
RSEG SEG_AD
USING 0
　 AD:　MOV R6,#00
MOV R7,#00
SETB P1.1
ACALL DELAY
CLR P1.1
ACALL DELAY
MOV R0,#10
　 RR0: SETB P1.2
NOP
CLR P1.2
DJNZ R0,RR0
ACALL DELAY
MOV 30H,R6　　；A/D轉換的高
　　　　　　　；兩位保存在R6中
ACALL CIR
MOV R6,30H
SETB P1.2
NOP
CLR P1.2
MOV 30H,R6
ACALL CIR
MOV R6,30H
MOV R0,#8　　；A/D轉換的低
　　　　　　　；8位保存在R7中
　 RR2: SETB P1.2
NOP
CLR P1.2
MOV 30H,R7
ACALL CIR
MOV R7,30H
DJNZ R0,RR2
RET
　 CIR: CLR C
MOV C,P1.0
MOV A,30H
RLC A
MOV 30H,A
RET
END
　　在程序中，函數的返回值為一無符號整型數，根據調用規則，返回值的高位在R6中，低位在R7中，這樣才可保證數據的傳遞不出錯。，在調用過程中，注意寄存器的入棧。這樣在以后用到A/D轉換時，在C語言中調用匯編語言子程序AD（）。　
3 C51中斷過程
　　C51編譯器支持在C源程序中直接開發中斷過程，減輕了使用匯編語言的繁瑣工作，提高了開發效率。中斷服務函數的完整語法如下：
　　void　函數名（void）［模式］
　　［再入］interrupt n [using r]
　　其中n（0～31）代表中斷號。C51編譯器允許32個中斷，具體使用哪個中斷由80C51系列的芯片決定。r（0～3）代表第r組寄存器。在調用中斷函數時，要求中斷過程調用的函數所使用的寄存器組與其。"再入"用于說明中斷函數有無"再入"能力。C51編譯器對C語言的擴充允許編程者對中斷的控制和寄存器組的使用。這種支持能使編程者創建高效的中斷服務程序，用戶只須在C語言下關心中斷和必要的寄存器組切換操作。
　　例3 設單片機的fosc=12MHz，要求用Ｔ0的方式１編程，在P1.0腳輸出周期為2ms的方波。
　　用C語言編寫的中斷服務程序如下： #page#
＃include
sbit P1_0=P1^0;
void timer0(void)interrupt 1 using 1 {
　　 /*T0中斷服務程序入口*/
P1_0=!P1_0;
TH0=-(1000/256);　　　/*計數初值重裝*/
TL0=-(1000%256);
}
void main(void)
{
TMOD=0x01;　　 /*T0工作在定時器方式1*/
P1_0=0;
TH0=-(1000/256);　　 /*預置計數初值*/

TL0=-(1000%256);
EA=1;　　　　　　/*CPU開中斷*/
ET0=1;　　　　　 /*T0開中斷*/
TR0=1;　　　　　 /*啟動T0*/
do{}while(1);
}
　在編寫中斷服務程序時注意不能進行參數傳遞，不能有返回值。
4 結論
　　C51編譯器不但可以縮短單片機控制系統的開發周期，而且易于調試和維護。此外，C51語言還有許多強大的功能，如提供豐富的庫函數供用戶直接調用，完整的編譯控制指令為程序調試提供必要的符號信息等等。總之，C51語言是廣大單片機開發人員的強有力的工具。
