基于NE555電子點火器電路原理

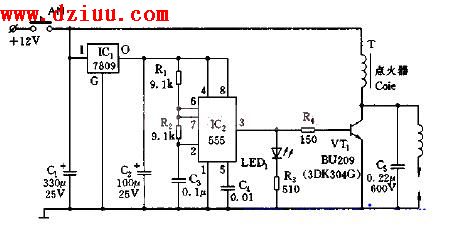

如圖
是由555定時電路、穩壓器、電阻、電容等組成的汽車電子點火器電路。本電路主要是
汽車上的+12V電源，給汽車進行電子點火。 <<容源電子網論壇正式上線，為朋友們建立一個友好互動交流平臺，歡迎大家去論壇和朋友們一起分享、學習電子技術。對本文有什么疑問請直接到論壇相應欄目發貼求助。
在圖中，+12V電壓經IC1（7089）三端穩壓器輸出9V電壓，
IC2（555）的供電源。555和R1、R2、C2等組成一個無穩態多諧振蕩器。一旦得電便起振，其振蕩頻率為f=1.44/（R2+2R1）C2圖示參數的振蕩頻率為528Hz。 <<容源電子網論壇正式上線，為朋友們建立一個友好互動交流平臺，歡迎大家去論壇和朋友們一起分享、學習電子技術。對本文有什么疑問請直接到論壇相應欄目發貼求助。
溫馨提示：將鼠標指針放在圖片上，滾動鼠標可以動態改變圖片大小，方便分析電路圖。
<<容源電子網論壇正式上線，為朋友們建立一個友好互動交流平臺，歡迎大家去論壇和朋友們一起分享、學習電子技術。對本文有什么疑問請直接到論壇相應欄目發貼求助。
555（IC2）輸出的振蕩脈沖經R3限流加至VT1的基極，經放大驅動升壓變壓器T,在點火線圈上產生約1500的點火電壓，它在高壓放電時的火花距離可達12mm。 <<容源電子網論壇正式上線，為朋友們建立一個友好互動交流平臺，歡迎大家去論壇和朋友們一起分享、學習電子技術。對本文有什么疑問請直接到論壇相應欄目發貼求助。
