電動自行車智能充電器，可以有效防止過充電，對電池有很好保護作用。該電路應用雙NE555控制，下面介紹電路工作原理： <<容源電子網論壇正式上線，為朋友們建立一個友好互動交流平臺，歡迎大家去論壇和朋友們一起分享、學習電子技術。對本文有什么疑問請直接到論壇相應欄目發貼求助。

工作原理：

將充電器AC220V三線插頭插入該裝置的交流電源插座中，36V插頭插入該裝置的蓮花插孔中，再將該裝置的AC220V三線插頭接入市電。充電時，把該裝置“去電池插孔”的蓮花插頭插入電動自行車電池充電插孔中。 <<容源電子網論壇正式上線，為朋友們建立一個友好互動交流平臺，歡迎大家去論壇和朋友們一起分享、學習電子技術。對本文有什么疑問請直接到論壇相應欄目發貼求助。

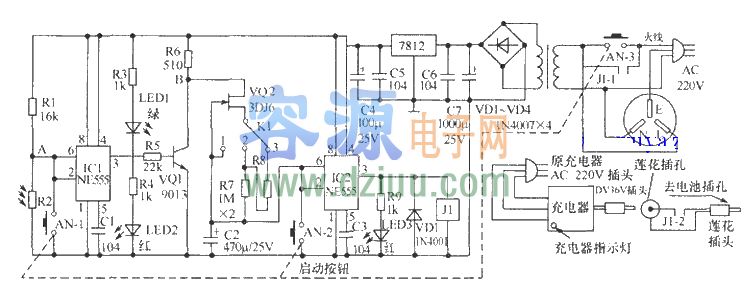

按下啟動按鈕AN，AN－1、AN－2、AN－3接通，充電器與AC220V電源接通；AN-2接通，IC2的2、6腳接地，3腳輸出高電平，繼電器J1吸合，J1-1閉合自鎖，使AC220V電壓保持，J1-2閉合給電池充電，LED3紅色發光二極管點亮，表示裝置充電工作正常。由AN-1接通，IC1的2、6腳接地，3腳輸出高電平，LED2紅色發光二極管點亮，表明充電器處在大電流充電。當充電器工作在大電流充電時，其上雙色發光二極管中的紅色發光二極管點亮，使光敏電阻R2阻值變小，A點電位低于(2∕3)Vcc，3腳為高電平；當電池快充滿時，充電器上雙色發光二極管中的綠色發光二極管點亮，光敏電阻R2阻值變大，A點電位上升到(2∕3)Vcc，IC1的3腳變為低電平，LED2熄滅，LED1綠色發光二極管點亮，表明充電器處在涓流充電。 <<容源電子網論壇正式上線，為朋友們建立一個友好互動交流平臺，歡迎大家去論壇和朋友們一起分享、學習電子技術。對本文有什么疑問請直接到論壇相應欄目發貼求助。

溫馨提示：將鼠標指針放在圖片上，滾動鼠標可以動態改變圖片大小，方便分析電路圖。 <<容源電子網論壇正式上線，為朋友們建立一個友好互動交流平臺，歡迎大家去論壇和朋友們一起分享、學習電子技術。對本文有什么疑問請直接到論壇相應欄目發貼求助。

IC1的3腳變為低電平，VQ1截止，B點電位升高，VQ2、R8、R7向電容C2充電，當C2電位上升到8V，即IC2的2、6腳電位上升到(2∕3)Vcc時，IC2的3腳變為低電平，LED3熄滅，繼電器J1失電，J1-1、J1-2斷開，電路自動斷電，停止工作。選擇延時時間的開關K1置1時，不延時；置2時延時約1h；置3時延時約2h，改變R7、R8阻值可改變延時時間。 <<容源電子網論壇正式上線，為朋友們建立一個友好互動交流平臺，歡迎大家去論壇和朋友們一起分享、學習電子技術。對本文有什么疑問請直接到論壇相應欄目發貼求助。

不受外界光的影響，將不透明的塑料筆管截取約2cm長，用101膠粘在充電器發光二極管處，另將光敏電阻R2引腳穿過一比筆管更細的塑料管，把光敏電阻和塑料管插入筆管中；容－源－電－子－網－為你提供技術支持
