簡易中波收音機    <<版權聲明：本文由容源電子網（m.jssjbk.com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

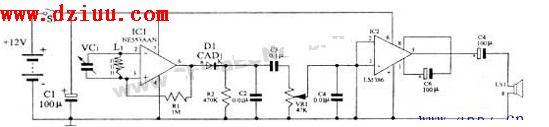

簡易中波收音機的電路如圖。該機具有的靈敏度，輸出功率為0.5～O.8W，不外接天線或地線。電路的心臟是。ICI(5534AN)，它是低噪聲高頻前置放大器，連接成具有正反饋的比較器電路。通過改變電容VCl和電感L1使回路諧振在所收電臺的頻率，微弱交變電壓送入ICl輸入端的諧振回路，得到極大的放大，并在ICl的第⑥腳輸出。   <<版權聲明：本文由容源電子網（m.jssjbk.com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

D1、R2與C2等構成檢波電路，D1為鍺二極管(用硅二極管也可)，電容C2的充放電作用，在C2、R2兩端廣生音頻信號。C3將檢波后的音頻信號耦合到0.5W放大器IC2，用電位器VRl調節輸出的音量，C4濾除檢波器輸出的剩余高頻雜波，這些雜波會使IC2過負荷。ICl的輸出并不太高，因而在IC2第①與第⑧腳間接C5以提高IC2的增益。    <<版權聲明：本文由容源電子網（m.jssjbk.com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

溫馨提示：將鼠標指針放在圖片上，滾動鼠標可以動態改變圖片大小，方便分析電路圖。
該中波線卷L1可在10mm的鐵氧體棒上用漆包線緊繞而成，選用0.315mm漆包線共繞約80匝。要注意測試時不使用鱷魚夾，應用屏蔽電纜連接，避免射頻干擾。該收音機靜態電流小于10mA，最大音量時耗電電流為20mA。
