雙聲道音頻功放集成電路圖
LA4533M是日本三洋公司生產的雙聲道音頻功率放大集成電路，應用于袖珍收音機，隨身聽等低電壓，小功率的音響系統中較多。
1.LA4533M內電路方框圖及引腳功能
LA4533M集成塊內電路主要由兩路功率放大電路，電源通斷靜噪開關電路、紋波濾波電路等組成。其集成塊的內電路方框圖如圖1所示，該IC采用10腳雙列扁平式塑封結構，其集成電路的引腳功能及數據見表1所列。
表1 LA4533集成電路的引腳功能及數據
2·LA4533M典型應用電路
LA4533M集成塊的典型應用電路如圖２示。
圖1 LA4533 M集成塊的內電路方框圖

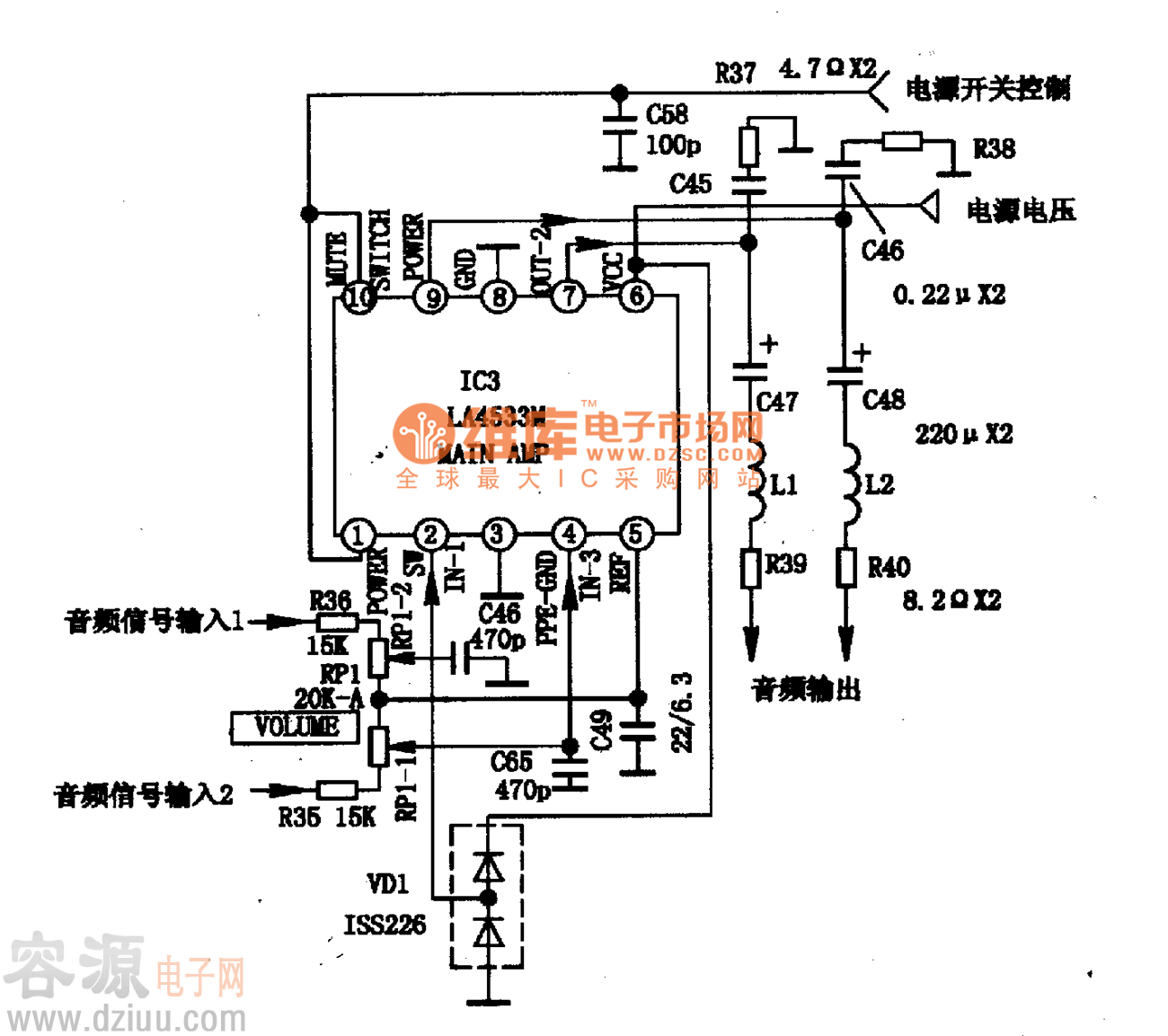

圖 2 LA4533 M集成塊的典型應用電路
3·信號流程
兩路音頻信號從LA4533M的(2)(4)腳輸入，放大后從(9)(7)腳輸出，經C48、C47榴合至L2、Ll線圈和R4O、R39去推幼耳機發聲。
Ll-L2是為利用耳機線作FM天線而設的，R37與C45、R38與C46為左、右聲道"茹貝爾"網絡，用于補償耳機感性阻抗，抑制高頻自激。
4·故障檢修提示
收、放無聲應先檢查L(zhǎng)A4533M(10)腳是否處于靜噪電壓狀態:某一聲道收、放音無聲，應檢查(2).(9)或或(4)與(7)腳輸入，輸出的信號是否正常。
:容－源－電－子－網－為你提供技術支持
