開關電源14種拓撲計算公式大匯總

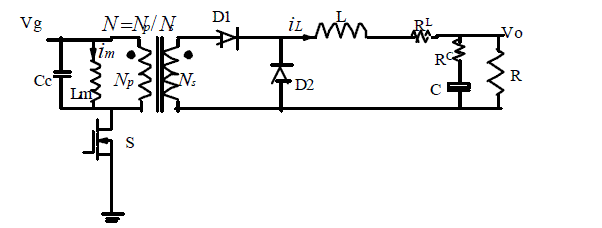

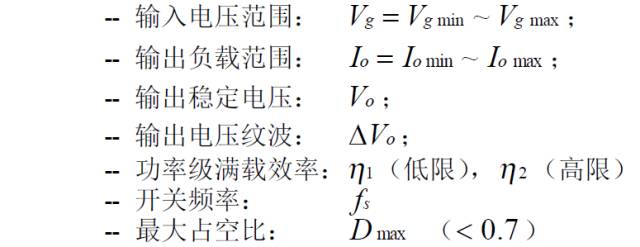

（1）：諧準去磁正激變換器的電路圖：
（2）：諧準去磁正激變換器的主要穩態規格：
（3）：功率器件的穩態應力：

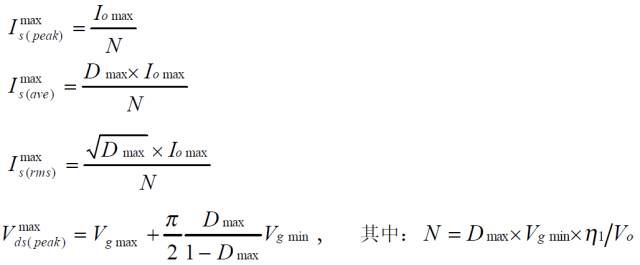

- 有源開關 S：

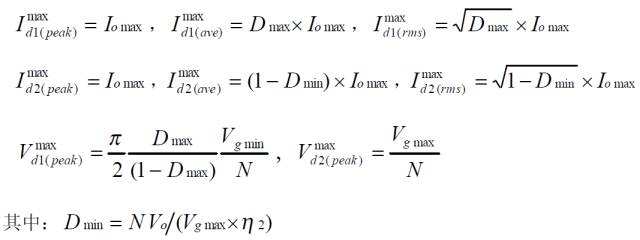

- 無源開關 D1，D2：
上述公式是穩態工作時，功率器件上的電壓、電流應力。選擇功率器件時，其電壓耐量可放一個合適的余量（保證最壞情況下的電壓峰值不超過此值），電流耐量則得按器件的結溫降額要求決定、它與外部散熱條件和器件的通態電阻、通態壓降、結電容、反向恢復、結到殼的熱阻等密切相關，是功率器件熱設計的內容，將在以后的欄目中介紹。
有源去磁正激變換器的功率器件設計公式

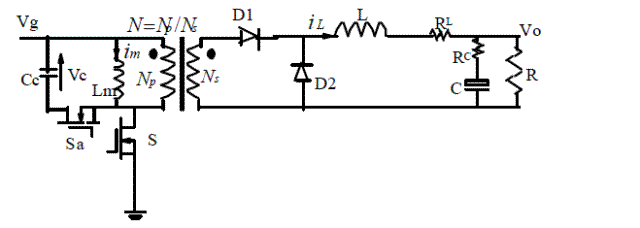

（1）：有源去磁正激變換器的電路圖：
（2）：有源去磁正激變換器的主要穩態規格：
（3）：功率器件的穩態應力：

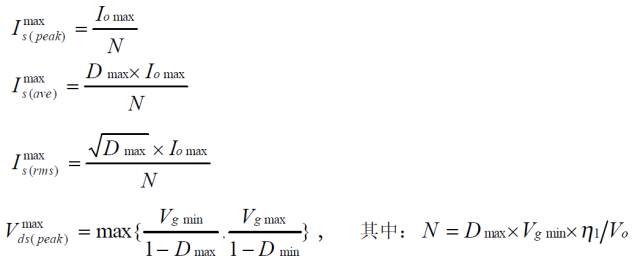

-- 有源開關 S：

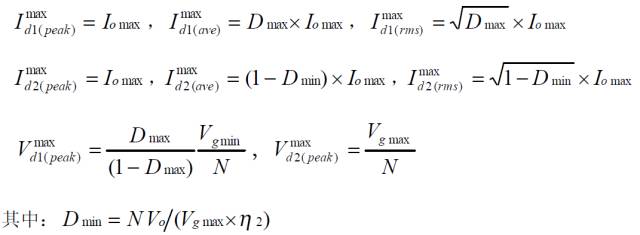

-- 無源開關 D1，D2：
[color=rgb(51, 51, 51) !important]上述公式是穩態工作時，功率器件上的電壓、電流應力。選擇功率器件時，其電壓耐量可放一個合適的余量（保證最壞情況下的電壓峰值不超過此值），電流耐量則得按器件的結溫降額要求決定、它與外部散熱條件和器件的通態電阻、通態壓降、結電容、反向恢復、結到殼的熱阻等密切相關，是功率器件熱設計的內容，將在以后的欄目中介紹。
對稱驅動半橋變換器的功率器件設計公式

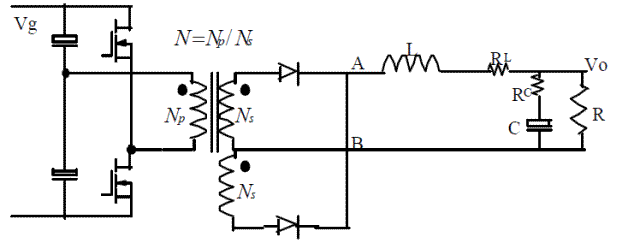

（1）：對稱驅動半橋變換器的電路圖：

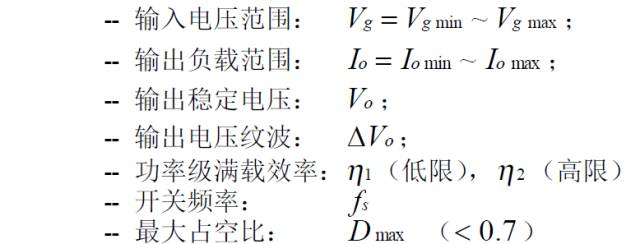

（2）：對稱驅動半橋變換器的主要穩態規格：
容－源－電－子－網－為你提供技術支持
