　　三端穩壓集成電路7805，對于電子愛好者來說，可以說是最熟悉的穩壓IC之一。其物美價廉，廣泛用于各種電子電路中來產生5V的穩定電壓。其實7805除了作5V穩壓電源使用之外，只要對其外圍元件稍加改動，7805還可以作為恒流源，用來恒流驅動LED燈珠（并且可以實現調光）、給鎳鎘電池恒流充電或者實現輸出電壓可調。下面就介紹幾款用7805構成的實用電路。

　　圖中7805與R2構成一個簡單的恒流源電路。其輸出的恒定電流Ih＝5V/R2，R2采用圖示數值時，Ih≈15mA。調整R2的阻值，即可改變恒定電流的大小。R1為測試電阻，只要測量其上的壓降，便可知道LED驅動電流的大小。若用一個線繞電位器代替R2，即可實現對LED燈珠的調光。7805的最大輸出電流可達1.5A，故在大電流下使用時，7805應加裝面積足夠大的散熱片。這種用7805構成的LED恒流驅動電路與LED專用的恒流驅動IC相比，電路簡單、成本較低，并且元件很容易獲得。其缺點是在大電流下，7805發熱較大。
　

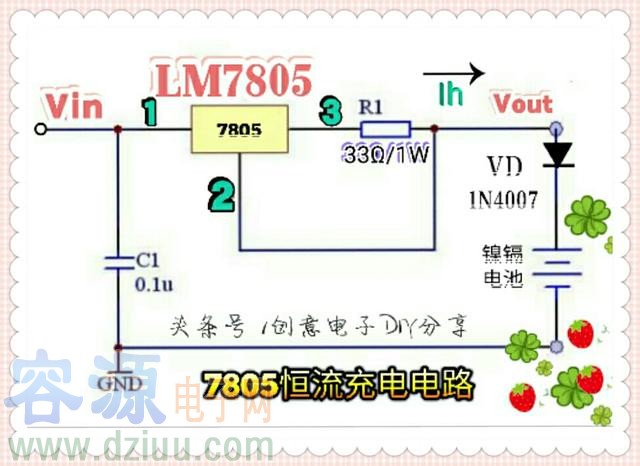

　　上圖中，7805、R1及VD構成一個恒流充電電路。恒定電流（充電電流）Ih＝5V/R1＝5V/33Ω≈0.15A。改變R1的阻值，即可調整充電電流。圖中的1N4007為防倒流二極管。
　　

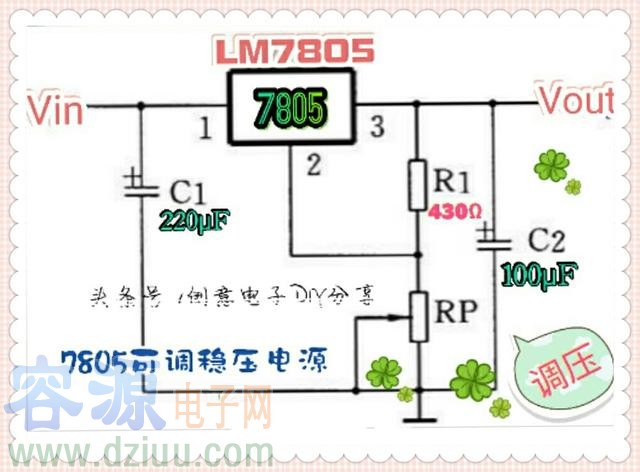

　　7805的典型應用電路是輸出5V的固定電壓。實際中，我們有時候可能會用到一些非標稱值的電壓。譬如需要一個7.8V的穩定電壓，這時在7805外圍接兩個電阻即可將輸出的5V電壓抬高到7.8V。上圖中的輸出電壓Vout由電阻R1和RP決定。改變RP的阻值，即可獲得所需的輸出電壓。這里需要注意的是，要求Vin＞2V＋Vout。2V為7805正常工作時所需的最低壓差。
　　

　　在7805的②腳（地端）與地之間串入一個穩壓管，則7805的輸出電壓Vout＝Vz＋5V。這里的Vz為穩壓管的穩壓值。假設我們需要一個11.2V的穩定電壓，那么只要在7805的②腳與地之間接一個6.2V的穩壓管即可。
