基于UC3842顯示器電源電路圖

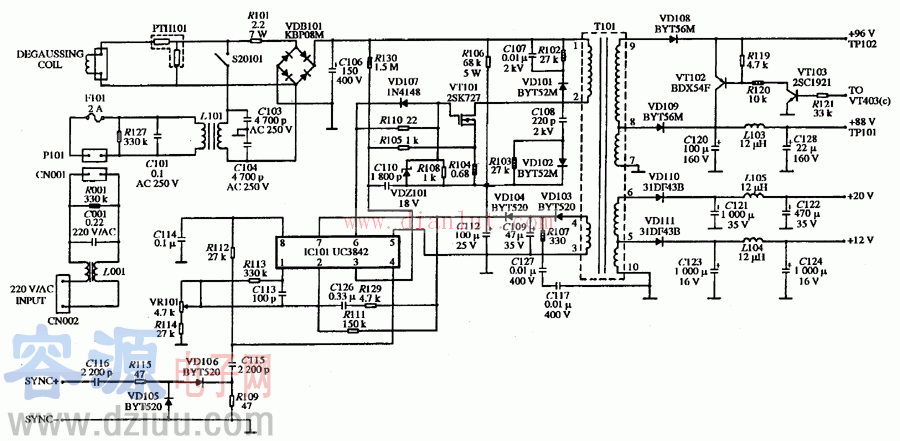

下面介紹一款顯示器電源電路，ENVISION EC-1439型顯示器電源電路，主要控制芯片是UC3842，輸出電壓分別是96V，88V，20V, 12V。應用UC3842集
基于uc3842顯示器電源電路圖
下面介紹一款顯示器電源電路，ENVISION EC-1439型顯示器電源電路，主要控制芯片是UC3842，輸出電壓分別是96V，88V，20V, 12V。應用UC3842集成塊的開關電源電路很多，只是輸出電壓不一樣而已，應用場合不同，但工作原理相同。
本電路輸入為220V交流電壓，先有變壓器降壓，再經過整流二極管和濾波電容后輸出為直流電壓。場效應管控制直流電的導通與關斷，經過變壓器降壓，再由二極管整流，濾波電容濾波后輸出為穩壓直流電源。
