引言
便攜式移動電子設備存在著大量的兩串或三串鋰電池供電應用情況，傳統的降壓型充電管理需要輸入電壓高于電池電壓，需要專用的適配器充電造成資源浪費，隨著Type-C接口的普及，現在常見的便攜式電子設備如吸塵器、電動工具、音箱等，未來將不再需要使用專用的適配器充電。 Type-C口充電即可適配日常便攜式電子設備，這不僅會給我們的工作和生活帶來巨大便利，也將大大減少電子垃圾，意義非凡。
針對2/3節鋰電池供電的電子設備，最好的方式是采用通用Type-C接口充電，這樣就可以通用Type-C的充電器,便攜式移動電子設備出廠時搭配一根充電線就完美的解決上述應用的困擾，節省終端產品整機成本，避免材料的浪費。深圳市永阜康科技有限公司推出針對2/3節鋰電池充電應用，大力推廣Type-C輸入升壓型2/3節鋰電池快充IC系列-IU5207/IU5208，芯片極具性價比，應用簡單。
概述
IU5207E/IU5208E是一款支持20W快充的2/3節串聯鋰電池升壓充電芯片系列。集成功率MOS，采用異步開關架構，使其在應用時僅需極少的外圍器件，可有效減少整體方案尺寸，降低BOM成本。IU5207E/IU5208E的輸入電源電壓3.6V-8V，升壓開關充電轉換器的工作頻率為500KHz；IU5207E（2節鋰電池8.4V充電芯片）最大2A充電電流；IU5208E（3節鋰電池12.6V充電芯片）最大1.3A充電電流，充電電流外部電阻可調。
IU5207E/IU520E內置四個環路來控制充電過程，分別為恒流（CC）環路、恒壓（CV）環路、芯片溫度調節環路、可智能調節充電電流，防止拉垮適配器輸出，并匹配所有適配器的輸入自適應環路。
IU5207E/IU5208E集成30V OVP功能，輸入端口能夠穩定可靠承受30V以內的耐壓沖擊，非常適用于TYPE-C接口的應用。同時芯片BAT輸出端口耐壓30V，極大提高了系統的可靠性。500KHz開關頻率。
IU5207E/IU5208E提供了纖小的EQA-16封裝類型供客戶選擇，其額定的工作溫度范圍為-40℃至85℃。
輸入快充申請
IU5207E/IU5208E支持QC3.0快充協議，可以根據當前電池電壓，通過DP/DM來向輸入端申請快充電壓；
2節鋰電池8.4V充電芯片IU5207E申請快充說明：
當電池電壓VBAT<6.2V 時，不申請快充，只是以5V輸入充電；
當電池電壓6.2V<=VBAT<6.7V，會嘗試申請5.4V 輸入快充；
當電池電壓6.7V<=VBAT<7.8V，會嘗試申請6V輸入快充；
當電池電壓 VBAT>=7.8V 后，會嘗試申請 7V 輸入快充；
如果不能成功申請快充輸入，會一直以5V輸入來充電；
3節鋰電池12.6V充電芯片IU5208申請快充說明：
當電池電壓 VBAT<8.4V 時，不申請快充，只是以 5V 輸入充電；
當電池電壓 8.4V<=VBAT<10.5V 時，會嘗試申請 7V 輸入快充；
當電池電壓 VBAT>=10.5V 后，會嘗試申請 9V 輸入快充；

如果不能成功申請快充輸入，會一直以 5V 輸入來充電；

IU5207/IU5208應用信息
1、IU5207/IU5208腳位圖


2、IU5207/IU5208管腳說明

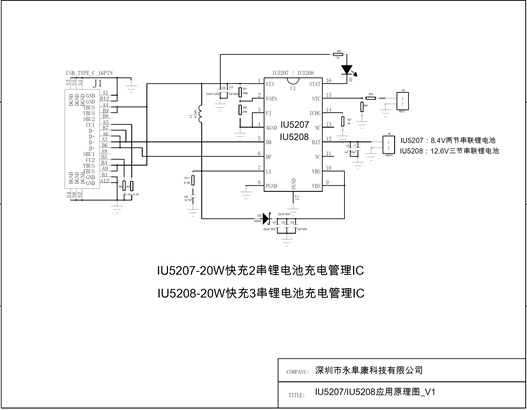

3、IU5207/IU5208 DEMO板原理圖


4、IU5207/IU5208 DEMO板PCB頂層設計圖



5、IU5207/IU5208 DEMO板PCB底層設計圖

6、IU5207/IU5208 DEMO板貼片圖


7、IU5207/IU5208 DEMO板物料清單

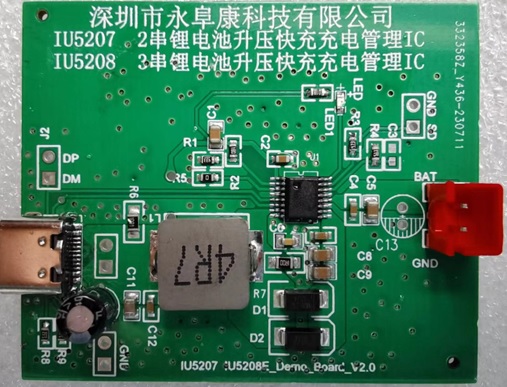

8、IU5207/IU5208 DEMO板實物圖
