太陽能鉛酸電池充電器
太陽能鉛酸電池充電器 <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》
本電路適用于庭院照明、聽收音機和播放CD等。太陽能變換成電能的單片太陽能電池大約產生0.55V開路電壓，一旦加上負載就很快降到0.45V。 <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》
用的較多的12V鉛酸蓄電池
太陽能存貯裝置，不
用幾個單片太陽能電池直接地充電鉛酸電池，而是根據所需電壓而串聯若干電池片。充電器應有13.5～14V輸出。 <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》
下圖

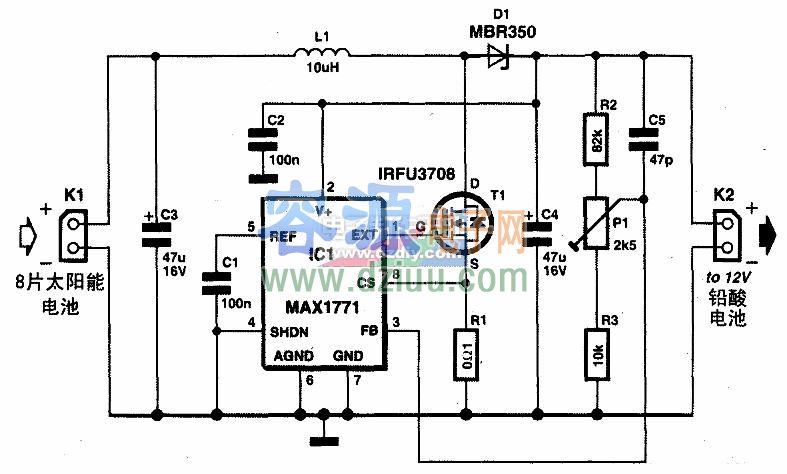

為簡單升壓式變換器電路，用少量單片太陽能電池構成電池組件，去給鉛酸電池充電。電路由IC1及少量元器件組成。IC1直接由鉛酸電池供電，也
太陽能電池不供電，電路仍能工作。
電路所需電流很小，鉛酸電池不很快的放電完畢。 <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》
太陽能電池接到連接器K1。IC1使場效應管FET-T1導通，引起通過電感線圈L1的電流。在這里將電能轉換成磁能，并貯存在電感里。當電流超過某一確定值時，IC1使FET截止。在那一瞬間，電感力圖保持電流的流通。這樣就感應了一個電壓，使電流通過D1流進電池。這樣又把磁能轉換成電能。 <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》
通過電感的電流不應上升太快。 <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》
IC1提供一種限流作用制止這種
的發生。通過電感的電流變換成在分流電阻R1上的小電壓。IC1一旦截止FET，這電壓很快上升達0.1V。 <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》
電阻R2、P1和R3組成分壓器。在滑動點P1上的電壓正比于輸出電壓。
IC1設法保持這電壓固定在1.5V。
，P1可以用于調節最大輸出電壓。 <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》
