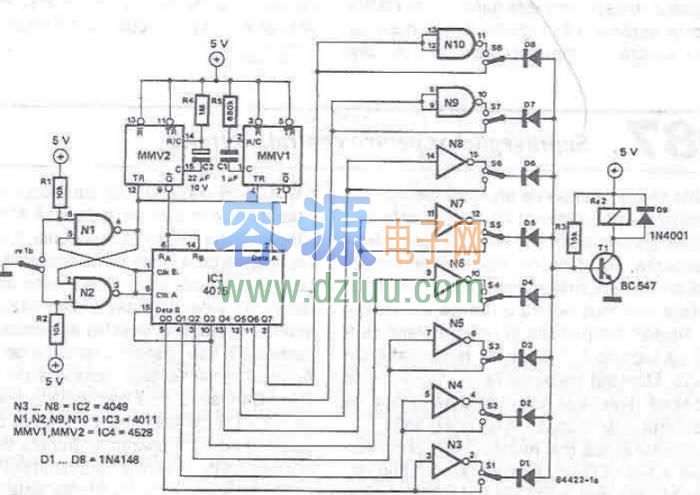

一個非常簡單的電子鎖，使用一個按鈕進入代碼可以使用電子計劃在下面的圖設計，電子鎖代碼包含了一系列長期和短期的脈沖，就像莫爾斯信號。    <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正�！�

電路的主要部分是一個8位的移位寄存器(IC1 )。集成電路的輸出連接通過開關S1 ... S8，N3的逆變器...N10和二極管D1 ... D8R晶體管T1鎖定控制繼電器。T1將進入傳導，有一個邏輯電平“1”，每個二極管的陰極。在其他下，由R3所提供的電流將由一個或多個二極管 。
溫馨提示：將鼠標指針放在圖片上，滾動鼠標可以動態改變圖片大小，方便分析電路圖。   <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

開關用來選擇正�；蜉敵黾拇嫫鞯姆聪颉Ｋ麄兊拿孛艽�碼，建立了我們的計劃是00110011，環按下按鈕時，繼電器動作，蜂鳴器會發出聲音。，第二個繼電器觸點開關觸發器N1和N2。N2輸出到IC1的生成時鐘信號，而N1的命令和MMV2 MMV1monostable多諧 。   <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正�！�

產生移位寄存器中讀出的信息是由MMV1，但在注冊后，才N2提供了一個正脈沖時鐘流離失所。第二MMV保護刪去移位寄存器，沒有五秒鐘的脈搏。脈沖持續時間和等待時間，可以通過改變R5和R4值分別改變電路供電由5V電壓調節器和功耗取決于所使用的繼電器類型。   <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》
