LA6350大功率開關穩壓電源電路圖
LA6350大功率開關穩壓電源電路圖

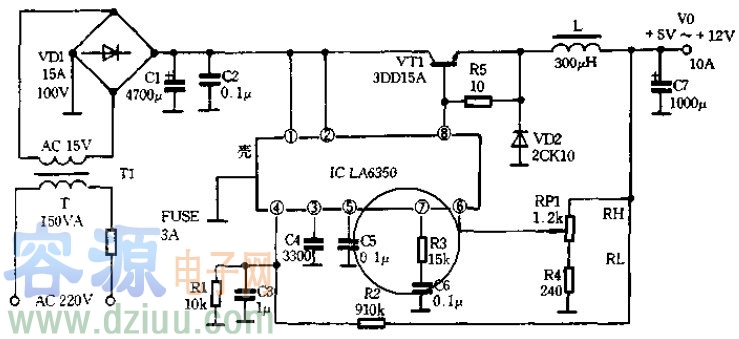

電路如圖所示，電路采用該芯片制作的輸出電流可達10A,輸出電壓在5-12V內可調的實用大功率開關型穩壓電源。其工作原理為：220V交流電源經變壓器Tl降壓，橋堆VD1整流，C1、C2濾波后得到一直流電壓，IC第①、②腳為直流電壓輸入端，其最高輸入電壓為+40V。該直流電壓經lC內部的振蕩器調制為200kHz左右的高頻開關電壓，振蕩器的開關頻率由外接振蕩電容器C4決定。當C1的值取為3300pF時，電源的開關頻率約為200kHz;R3、C6為環路調節放大器的頻率補償網絡。由第⑦腳輸入。IC第④腳為抑制輸入端，其閉鎖電壓的閾值為O.7V,輸出電壓經取樣電阻R2反饋至第④腳后與R1比較，當閾值電壓大于O.7V時，輸出關閉，起到短路過流保護作用。第⑥腳為輸出電壓調節控制端，由電位器RPI及電阻壓值輸出電壓分壓后得到調節電壓檢測值，調節電位器RPI可控制輸出電壓的大小，輸出電壓值可由公式：V0=Vief[1+Rh/（RL+R4）]進行估算。其中，Vief為基準電壓，為2.1V。第⑧腳為輸出端，VT為電流放大管，VD2為反向續流二極管，L為濾波電感器。
