兩個三極管構成簡易逆變器電路圖（傻瓜逆變器電路圖）
兩個三極管構成簡易逆變器電路圖
若雙13V變壓器是采用鐵氧體磁芯制作的高頻性能較好的高頻變壓器，那么只要采用兩個三極管即可構成一個簡單的逆變器，電路如下圖所示。
兩個三極管構成的簡易逆變器電路
電路中，兩個三極管及變壓器初級線圈L1和L2組成一個簡單的振蕩電路。雖然電阻R1和R2取值一樣，三極管VT1和VT2的型號相同，但由于三極管參數的離散性，它們不可能完全一樣，故接通電源后總有一個管子先導通。這里假定VT1先導通，則12V直流電源通過變壓器初級線圈L1及VT1的c-e兩極構成回路，由于L1中有電流通過，L2將產生一個反向的感生電壓促使VT1截止，VT2導通。在VT2導通后，變壓器的L2線圈將有電流流過，就這樣，兩個三極管輪流導通與截止，在升壓變壓器的次級輸出的便是升高的交流電壓。

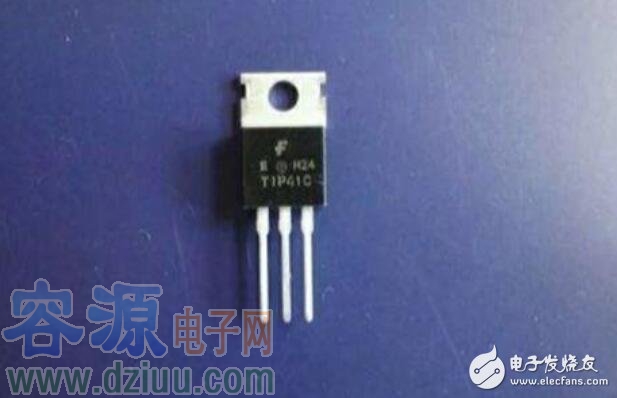

TO-220封裝的tip41c
電路中的兩個三極管VT1和VT2可以選用功率較大的TIP41C三極管，該管的耐壓值為100V，Icm為6A，Pcm為65W。在選用三極管時，要求兩個管子的β盡可能高一些。
順便說一下，這個逆變器電路輸出的波形非正弦波，頻率在數百至數千赫，具體的頻率與電源電壓及變壓器有關。本電路只適合驅動燈泡這類負載。
